Aislador de estantería aislante Galvanizado D-Bracket D de hierro

Descripción del Producto:

Aislador de estantería aislante Galvanizado D-Bracket D de hierro

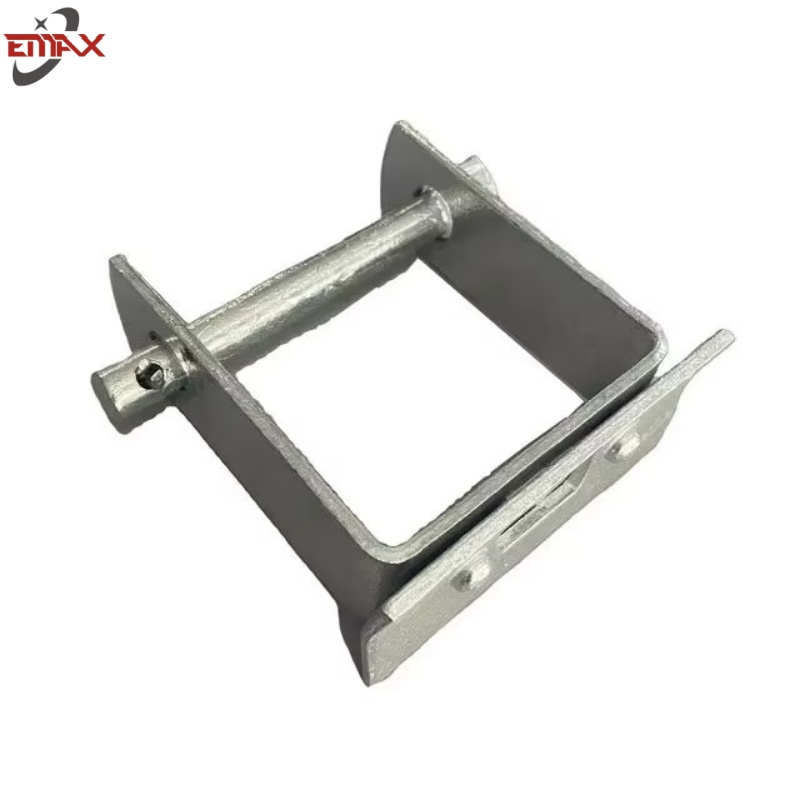

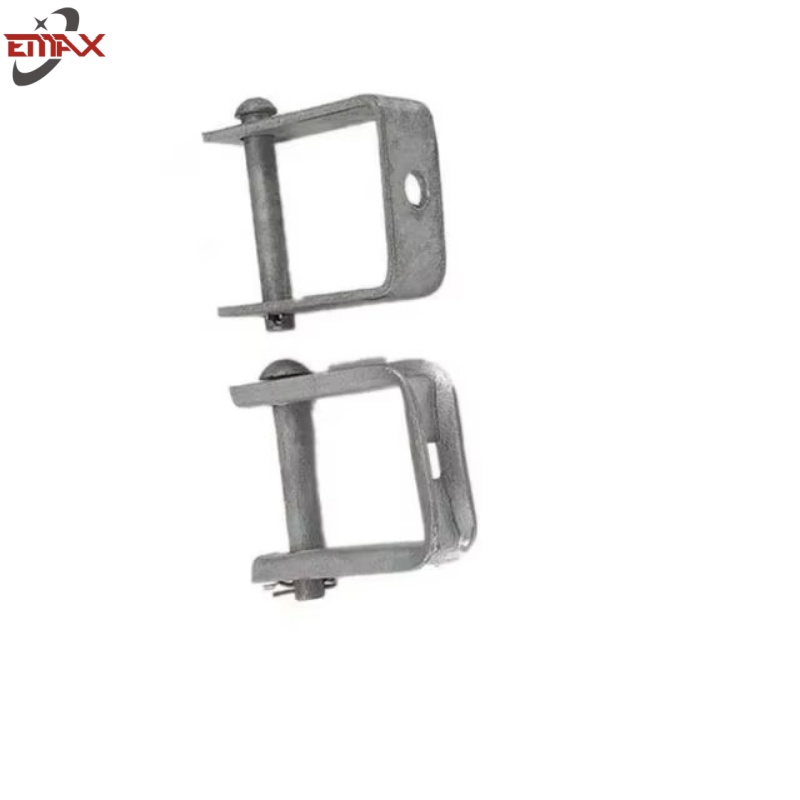

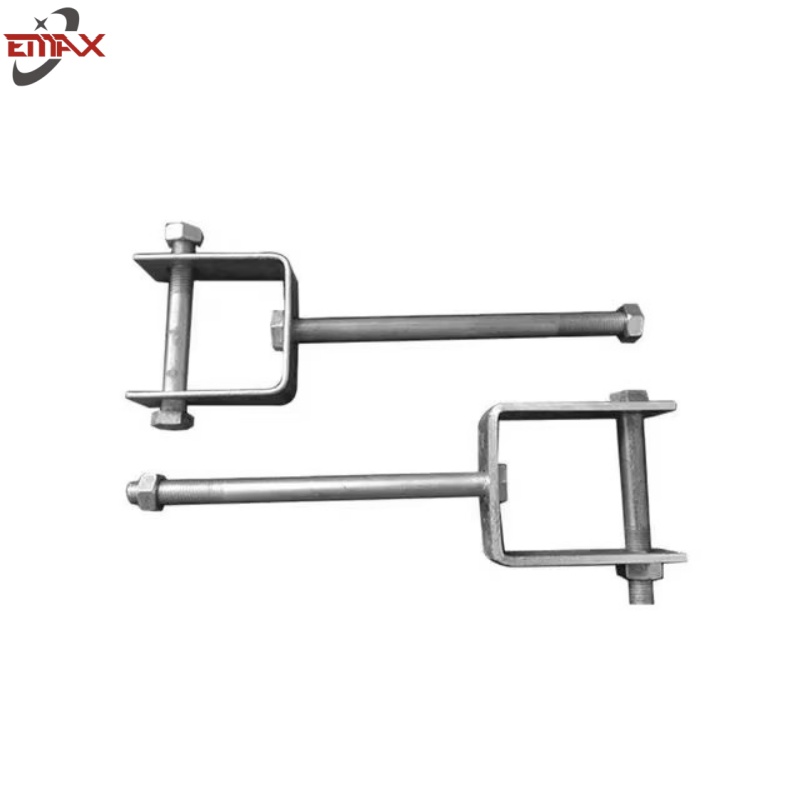

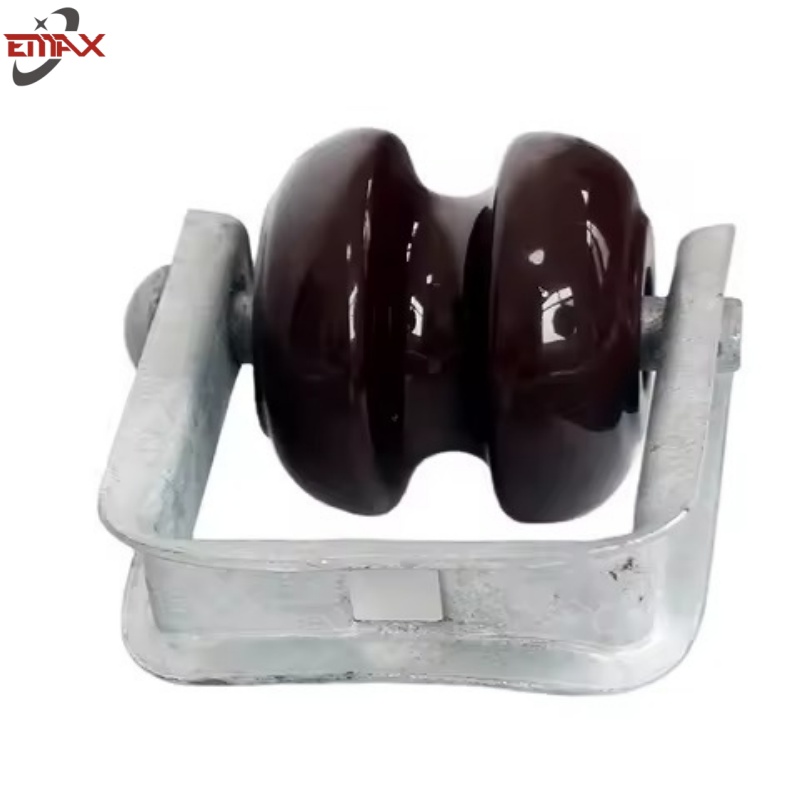

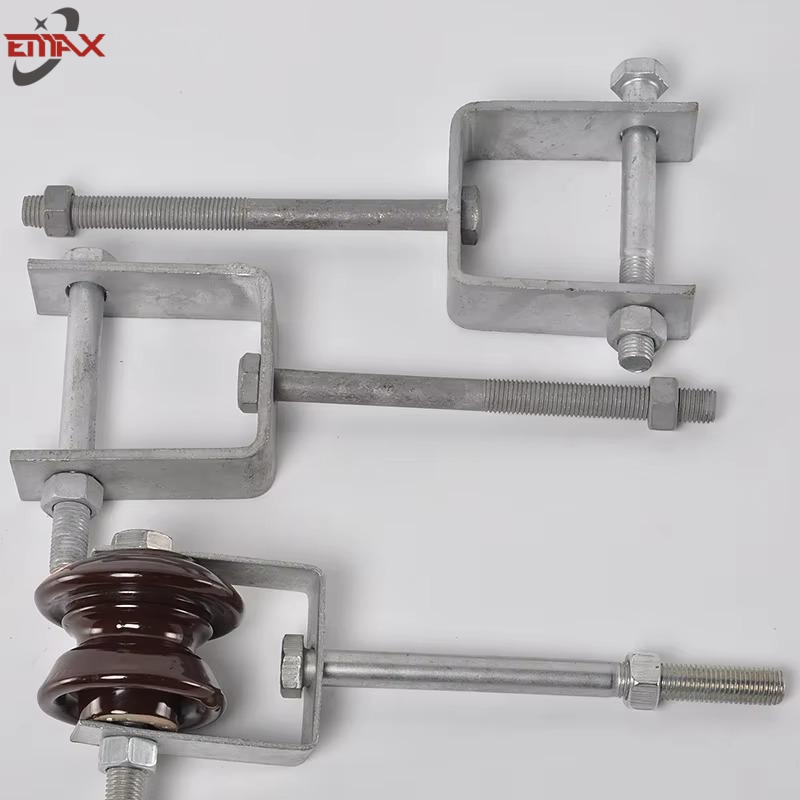

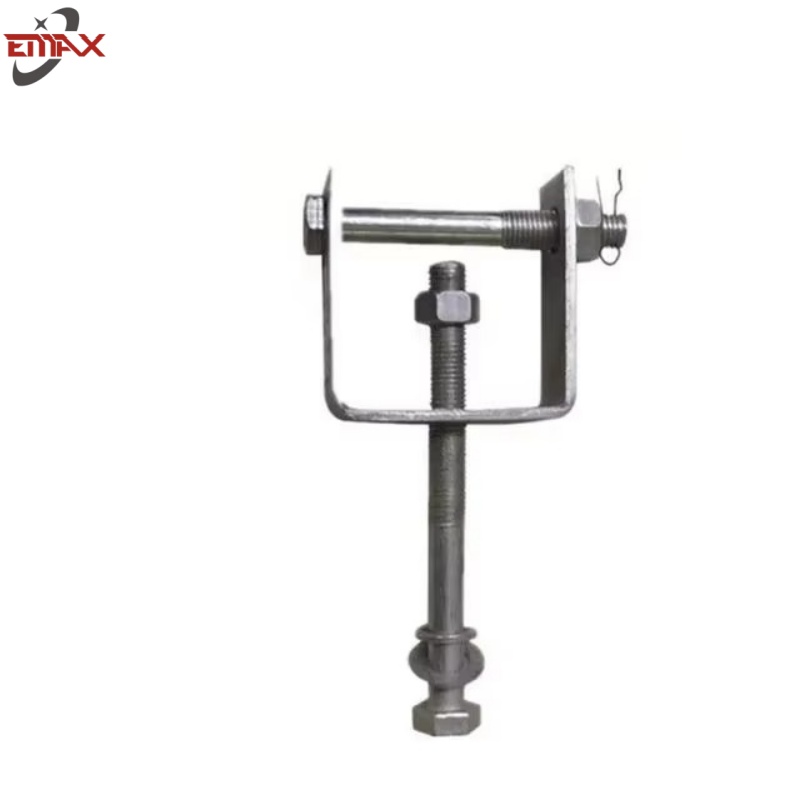

Este-Bracket D Galvanized Galvanized sirve como hardware estructural crítico para montar aislantes de tipo suspensión en los sistemas de transmisión y distribución de gastos generales. Diseñado para configuraciones de estante de carrete, proporciona puntos de anclaje seguros para cadenas de aislantes mientras se mantiene la eliminación eléctrica e integridad mecánica bajo cargas operativas.

Construcción y material:

Fabricado a partir de acero estructural bajo en carbono

Especificaciones de Galvanized por ASTM A123

Mínimo de 85 μm de espesor de recubrimiento de zinc

Perfil en forma de D con contorno de radio

Geometría de garganta reforzada en puntos de carga

Parámetros técnicos clave:

Calificación de carga: 25 kn uts

Límite de carga de trabajo: 8 kN

Resistencia a la corrosión:> 500 horas Spray de sal

Rango de temperatura: -40 ° C a +120 ° C operativo

Compatibilidad de pernos: M16 x 2.0

Características de diseño:

Profile D optimizado: la curvatura de radio coincide con los diámetros de aislantes estándar, eliminando el estrés por carga de puntos

Integridad de la galvanización: capas de aleación de hierro de zinc aseguran la protección de sacrificio incluso en los bordes cortados

Grooving contra el deslizamiento: los canales de retención mecanizados evitan el deslizamiento del aislante durante la vibración

Montaje asimétrico: los orificios de pernos compensados ​​facilitan las instalaciones en ángulo en estructuras de red

Puertos de drenaje: las aberturas de la base evitan la humedad/acumulación de contaminantes

Protocolo de instalación:

Configuración de par: 45-50 N · m para sujetadores M16

Requiere un compuesto anti-se tamaño en hilos

Despeje obligatorio de 6 mm entre el soporte y la cara de la torre

Compatible con DIN 2076 R-Clips para retención secundaria

Aplicaciones:

Conjuntos de aislantes de suspensión en sistemas de 33kV-230kV

Configuraciones sin salida con aisladores de polímero/porcelana

Reemplazo de modernización para los brackets en U corroídos

Instalaciones de derivación de interrupción temporal

Seguro de calidad:

Probado por lotes para la adherencia de recubrimiento

Cumplimiento dimensional por IEC 60120

Pruebas no destructivas en todos los puntos de soldadura

Traceabilidad: número de calor con láser por ISO 9227

Ventajas versus alternativas:

Eficiencia estructural: rigidez torsional 22% mayor que los bracos en U estándar

Reducción de mantenimiento: la vida útil de recubrimiento de zinc excede los 30 años en entornos C3

Instalación a prueba de errores: marcadores de orientación codificados por colores

INTEROPERABILIZACIÓN: Compatible con retroceso con Legacy IEC 60120 Dimensiones aislantes

Embalaje:

Cajas de madera

Interlabación de papel VCI

24 unidades por cartón maestro
