Cómo se fabrica el hardware de línea eléctrica personalizado

La confiabilidad de la infraestructura de servicios públicos depende completamente de la integridad estructural y eléctrica de sus componentes básicos. Un único punto de falla en los sistemas aéreos de distribución, transmisión o telecomunicaciones puede provocar un tiempo de inactividad catastrófico en la red. Los componentes estándar disponibles con frecuencia no cumplen con los requisitos de carga únicos, las condiciones ambientales extremas o la compatibilidad de la infraestructura heredada necesaria para proyectos de servicios públicos especializados. Los equipos de adquisiciones e ingeniería enfrentan el desafío de obtener componentes personalizados sin comprometer el cumplimiento ni extender los plazos de entrega.

Mitigar el riesgo requiere una comprensión profunda de cómo se fabrican los componentes de servicios públicos personalizados. La evaluación de los procesos de ingeniería, mecanizado y prueba específicos de un fabricante es el único marco confiable para preseleccionar a un proveedor. Depender de especificaciones superficiales a menudo conduce a fallas prematuras en el campo. Debe verificar las propiedades metalúrgicas, las tolerancias dimensionales y la resistencia ambiental de cada pieza de hardware antes de la instalación.

• La selección de materiales dicta el ciclo de vida: la elección entre acero forjado, hierro fundido y aleaciones de aluminio específicas afecta directamente la resistencia a la tracción y la resistencia a la corrosión del hardware de la línea de transmisión.

• La precisión en el mecanizado no es negociable: los pasos de fabricación del núcleo (como la preparación, el corte, el punzonado, la perforación y el limado) deben controlarse estrechamente para garantizar la coherencia entre lotes en accesorios personalizados para postes de servicios públicos.

• El acabado determina la resiliencia ambiental: la galvanización en caliente y los recubrimientos poliméricos avanzados son dimensiones de evaluación críticas para prevenir la degradación prematura en las líneas aéreas de distribución.

• El cumplimiento verificado mitiga la responsabilidad: un socio de fabricación creíble debe proporcionar pruebas transparentes y documentadas para los límites de carga mecánica y el aislamiento eléctrico para cumplir con los estándares ANSI, IEC e IEEE.

¿Por qué elegir hardware de línea eléctrica personalizado?

Los componentes de servicios públicos disponibles en el mercado sirven para diseños de cuadrícula estándar de manera efectiva. Sin embargo, las realidades operativas a menudo imponen desviaciones de los diseños estándar. Los cruces de ríos de alta tensión introducen una tensión mecánica extrema que los callejones sin salida estándar no pueden soportar de manera segura. Los entornos costeros exponen la infraestructura a una fuerte salinidad, lo que acelera la corrosión más allá de los límites de protección de la galvanización estándar. Además, modernizar postes heredados no estándar o integrar equipos pesados ​​de telecomunicaciones de uso conjunto requiere soportes de montaje y configuraciones de crucetas que simplemente no existen en los catálogos estándar.

Intentar modificar piezas estándar en el campo introduce una responsabilidad grave y compromete la integridad estructural. Los equipos de campo que perforan nuevos agujeros en soportes de acero galvanizado destruyen inmediatamente la capa protectora de zinc, lo que garantiza una rápida formación de óxido. Doblar abrazaderas estándar para adaptar conductores de gran tamaño crea microfracturas en la estructura del grano metálico. La ingeniería personalizada se convierte en el único camino viable para mantener la integridad del sistema.

Definir el éxito en las adquisiciones personalizadas requiere un estricto cumplimiento de criterios operativos específicos. Necesita tolerancias dimensionales exactas para garantizar una instalación perfecta en el campo. Un soporte que esté desviado por una fracción de pulgada retrasará a un equipo de varias personas y requerirá un costoso retrabajo. Necesita capacidades de carga verificadas y documentadas mediante pruebas destructivas. Se necesitan plazos de entrega predecibles para mantener los proyectos de reparación o expansión de la red a gran escala dentro del cronograma. Finalmente, el estricto cumplimiento de los mandatos de cumplimiento específicos de las empresas de servicios públicos garantiza que el hardware personalizado no se convierta en una responsabilidad regulatoria.

La adquisición de componentes personalizados cambia el enfoque del costo unitario al ciclo de vida operativo. Una abrazadera de suspensión diseñada a medida que se adapta perfectamente a un diámetro de conductor específico evita la fatiga y la abrasión del conductor. Esto extiende la vida útil de todo el tramo, reduciendo las visitas de los camiones de mantenimiento y evitando interrupciones no planificadas.

1. Tramos de alta tensión: Los callejones sin salida estándar fallan bajo la tensión mecánica extrema de los largos cruces de ríos o valles.

2. Salinidad costera: la galvanización estándar se degrada rápidamente en ambientes con mucha niebla salina, lo que requiere recubrimientos de polímeros personalizados o aleaciones de aluminio especializadas.

3. Infraestructura heredada: la actualización de postes no estándar de 50 años requiere soportes de montaje personalizados para integrar transformadores y aparamenta modernos.

4. Sobrecarga de uso conjunto: Agregar líneas pesadas de fibra de telecomunicaciones a los postes de distribución existentes exige crucetas personalizadas y herrajes de sujeción de alta resistencia para manejar el aumento de la carga de viento.

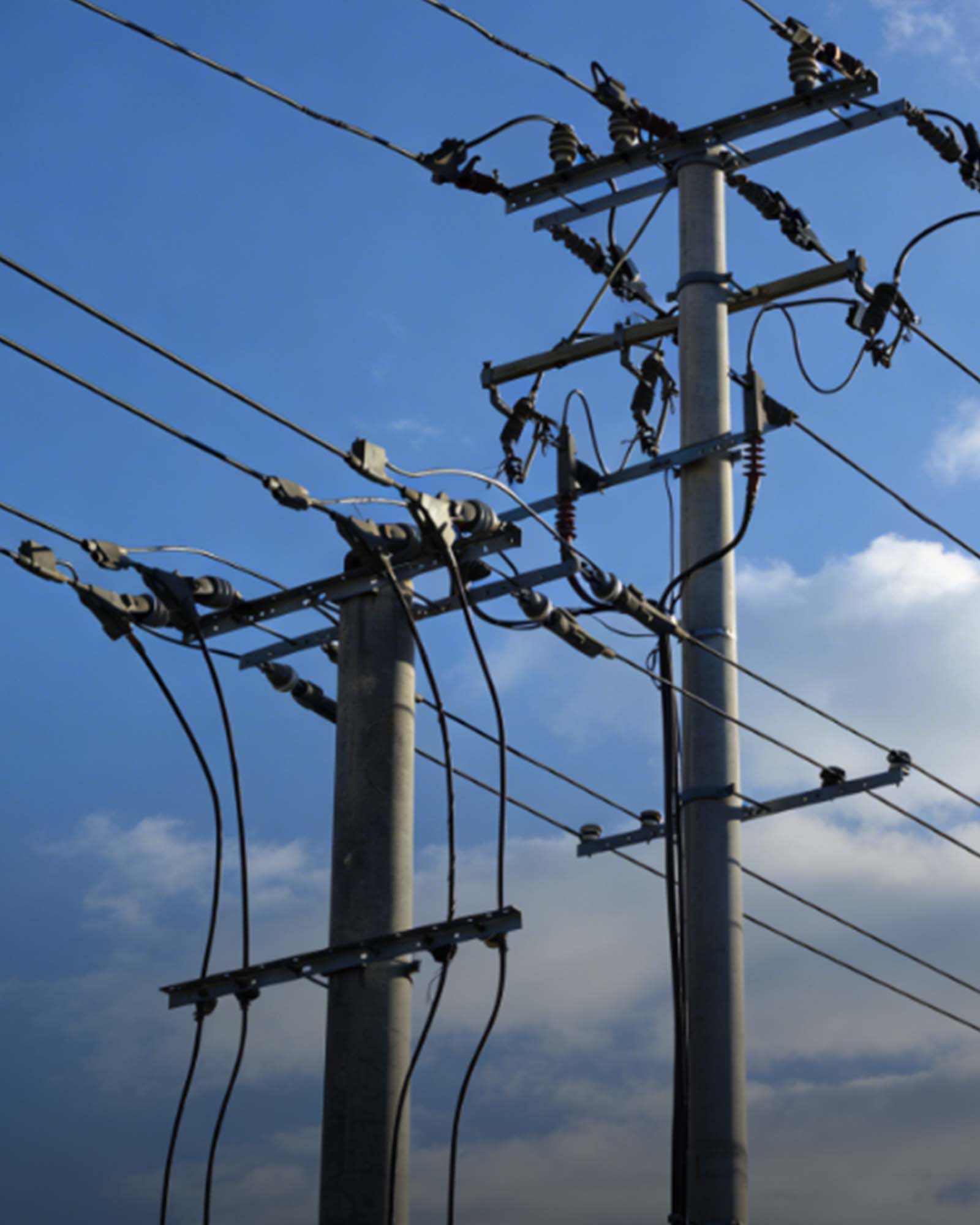

Accesorios y materiales comunes para postes de servicios públicos

El entorno de los servicios públicos aéreos requiere una amplia gama de componentes especializados. Cada uno cumple una función mecánica o eléctrica distinta. Las crucetas proporcionan el soporte estructural principal para conductores y aisladores. El interruptor de corte por fusible protege los transformadores y las líneas contra fallas por sobrecorriente. Los materiales de puesta a tierra y de puesta a tierra disipan de forma segura las corrientes de falla hacia la tierra. Las ataduras, agarres, empalmes y callejones sin salida controlan la tensión de los conductores y aseguran las líneas a los aisladores. Los protectores de línea, las barras de armadura y las barras de amarre protegen a los conductores de la fatiga por vibración y la abrasión en los puntos de apoyo.

Para obtener confiable hardware de línea eléctrica es necesario hacer coincidir el componente específico con el perfil metalúrgico apropiado. El acero al carbono se utiliza mucho para componentes estructurales que requieren alta resistencia a la tracción, como tirantes transversales de alta resistencia y pernos estructurales. Grados como ASTM A36 o A572 proporcionan el límite elástico necesario para soportar transformadores pesados ​​y múltiples tramos de conductores. El hierro dúctil ofrece una excelente moldeabilidad combinada con un alto límite elástico, lo que lo hace ideal para formas complejas como abrazaderas de suspensión y horquillas. Su estructura de grafito nodular evita la propagación de grietas común en el hierro gris estándar, lo que permite que el accesorio se deforme ligeramente bajo tensión extrema en lugar de romperse.

El hierro maleable proporciona un equilibrio entre resistencia y ductilidad. Los fabricantes suelen utilizarlo para accesorios más pequeños que deben resistir impactos sin fracturarse durante la instalación o eventos climáticos severos. El proceso de recocido confiere al hierro maleable sus propiedades únicas, lo que lo convierte en un elemento básico en el hardware de distribución.

La reducción de peso es una preocupación principal para las torres de transmisión. Las aleaciones de aluminio se utilizan ampliamente para el hardware de líneas de transmisión, incluidos anillos de corona y abrazaderas de suspensión específicas. Las aleaciones como 6061-T6 o 356.0 proporcionan una alta relación resistencia-peso y una resistencia natural a la corrosión. En cuanto al aislamiento, la industria ha pasado en gran medida de la porcelana tradicional a compuestos de fibra de vidrio y polímeros. Estos materiales ofrecen una hidrofobicidad superior, un peso más liviano y resistencia al vandalismo, lo que los hace ideales para perfiles aislantes personalizados.

Perfiles metalúrgicos para componentes de servicios públicos.

Cómo se fabrica el hardware de línea eléctrica personalizado

Transformar metal en bruto en hardware utilitario listo para el uso es un proceso industrial de varias etapas. Comienza en el departamento de ingeniería. Los ingenieros utilizan el diseño asistido por computadora (CAD) para modelar el componente personalizado según las especificaciones de la utilidad. El análisis de elementos finitos (FEA) simula la tensión mecánica, la cizalladura del viento y la carga de hielo para identificar posibles puntos de falla antes de cortar cualquier metal. El software FEA aplica cargas virtuales al modelo 3D, resaltando las concentraciones de tensión en rojo. Luego, los ingenieros espesan estas áreas específicas o ajustan la geometría para distribuir la carga de manera uniforme. Una vez validado el diseño, se mecanizan herramientas y troqueles personalizados.

La formación del metal dicta la estructura de grano interno del componente y su resistencia máxima. La forja por estampación se utiliza para componentes de alta tensión, como terminales sin salida y abrazaderas de suspensión de alta resistencia. En este proceso, los tochos de metal calentados se introducen en troqueles personalizados bajo una presión extrema de un martillo. Esto alinea la estructura de grano del metal con la forma de la pieza, maximizando la resistencia a la tracción y la fatiga. Una tuerca de ojo de acero forjado siempre superará a una equivalente fundida en carga de tracción pura.

Por el contrario, la fundición se utiliza para geometrías complejas que no se pueden forjar. La fundición en arena y la fundición a la cera perdida permiten cavidades internas intrincadas y formas externas complejas. El metal fundido se vierte en la cavidad de un molde y se deja solidificar. Si bien las piezas fundidas generalmente tienen una resistencia a la tracción menor que las piezas forjadas, la utilización de hierro dúctil mitiga esta diferencia en muchas aplicaciones. El proceso de fundición permite la integración de múltiples funciones, como bisagras entrelazadas y canales de pernos, en una sola pieza sólida, lo que reduce el tiempo de ensamblaje.

La fabricación secundaria hace que el metal formado tenga una tolerancia dimensional exacta. Los centros de mecanizado CNC automatizados realizan operaciones de corte, punzonado y taladrado. La tecnología CNC garantiza que los orificios de los pernos se alineen perfectamente en miles de unidades, evitando retrasos en la instalación en el campo. Las prensas de gran tonelaje cortan y perforan placas de acero para soportes de cruceta con precisión repetible. Las tolerancias de mecanizado para hardware de servicios públicos generalmente varían desde +/- 0,010 pulgadas para soportes estándar hasta +/- 0,002 pulgadas para componentes de interruptores de enclavamiento.

El limado y la preparación de la superficie representan una etapa de fabricación obligatoria. El mecanizado deja bordes afilados y rebabas. Si se dejan intactas, estas rebabas pueden dañar el aislamiento del conductor durante la instalación o crear puntos débiles en la capa protectora de zinc. El desbarbado mecánico mediante tambores vibratorios y el limado manual garantizan que todas las superficies sean lisas y seguras para su manipulación. La preparación adecuada de la superficie también implica granallado para eliminar la arena y las incrustaciones de fundición, proporcionando un sustrato limpio para el recubrimiento final.

El último paso de fabricación es el galvanizado en caliente (HDG). Este no es un simple proceso de inmersión; Es un estricto procedimiento de unión metalúrgica. Primero se sumergen los componentes en una solución cáustica para eliminar la suciedad y el aceite. Luego se enjuagan y se decapan en un baño de ácido clorhídrico o sulfúrico para eliminar las incrustaciones y el óxido. Después de otro enjuague, las piezas se sumergen en una solución fundente para evitar la oxidación antes de ingresar al baño de zinc. Las piezas se sumergen en zinc fundido a aproximadamente 830 °F (443 °C). El zinc reacciona con el acero para formar una serie de capas de aleación de zinc y hierro estrechamente unidas (Gamma, Delta, Zeta) rematadas con una capa de zinc puro (Eta). Esta unión metalúrgica proporciona una resistencia superior a la abrasión y protección catódica contra la oxidación. El espesor del recubrimiento de zinc se mide estrictamente utilizando medidores de espesor magnéticos para garantizar el cumplimiento de las normas ASTM A153.

Pruebas de calidad y estándares para hardware de líneas eléctricas

La precisión de fabricación no significa nada sin una verificación documentada. Los protocolos de garantía de calidad deben conectar directamente dimensiones de prueba específicas con la confiabilidad operativa. No se puede asumir que una pieza personalizada funcionará basándose únicamente en su composición material. Se requieren pruebas físicas rigurosas para validar los modelos de ingeniería.

Las pruebas de carga mecánica llevan el hardware a su punto de ruptura. Los fabricantes realizan pruebas destructivas en lotes de muestras utilizando una máquina de prueba universal (UTM). El UTM aplica una tensión creciente al componente hasta que se fractura, registrando el límite elástico exacto y la resistencia máxima a la tracción a través de una celda de carga calibrada. Esto verifica que el hardware pueda soportar cargas severas de hielo y tensión de línea. Las pruebas de fatiga simulan décadas de vibración inducida por el viento. Componentes como barras de armadura y abrazaderas de suspensión están sujetos a millones de cargas cíclicas para garantizar que no fallen bajo la vibración eólica continua. La prueba de carga de prueba aplica una carga de trabajo segura predeterminada para verificar que el componente no se deforma permanentemente bajo tensión operativa.

Las pruebas eléctricas y térmicas son obligatorias para aisladores, aparamenta y hardware conductor. Las pruebas de seguimiento de arco verifican que los aisladores de polímero resisten la degradación de la superficie cuando se exponen a alto voltaje y humedad. El aislador se somete a una tensión continua mientras se gotea una solución salina sobre su superficie, simulando una niebla costera o una fuerte contaminación. Los ciclos térmicos exponen el hardware a fluctuaciones extremas de temperatura en las cámaras ambientales. Esto garantiza que metales diferentes, como los conductores de aluminio sujetos en acero galvanizado, no se aflojen debido a las diferentes tasas de expansión y contracción térmica.

El cumplimiento normativo actúa como el guardián final. Un fabricante creíble debe proporcionar pruebas documentadas de cumplimiento de los estándares globales. Esto incluye ANSI (Instituto Nacional Estadounidense de Estándares) para criterios dimensionales y de rendimiento, IEC (Comisión Electrotécnica Internacional) para clasificaciones eléctricas, IEEE (Instituto de Ingenieros Eléctricos y Electrónicos) para pautas de aplicación específicas y ASTM (Sociedad Estadounidense de Pruebas y Materiales) para galvanización y propiedades de materiales. Sin estas certificaciones, el hardware personalizado presenta un enorme riesgo de responsabilidad para el operador de la empresa de servicios públicos.

Protocolos de prueba y cumplimiento estándar

Cómo elegir un fabricante de hardware de línea eléctrica

Seleccionar un socio fabricante requiere evaluar factores que van mucho más allá del costo unitario inicial. El componente más barato se vuelve el más caro si falla durante una tormenta invernal, lo que provoca un apagón localizado y requiere el despliegue de una tripulación de emergencia. Debe evaluar la capacidad estructural del proveedor para ofrecer soluciones de ingeniería de manera consistente durante la vida útil de su proyecto de modernización de la red.

Abastecerse de un fabricante directo ofrece importantes ventajas estratégicas sobre la compra a través de un distribuidor. Los fabricantes directos brindan control inmediato sobre el proceso de personalización. Los cambios de ingeniería se pueden implementar rápidamente y la supervisión del control de calidad es directa. Si un prototipo no supera una prueba de carga, los ingenieros del fabricante pueden ajustar el modelo CAD y mecanizar un nuevo troquel en cuestión de días. Los distribuidores ofrecen inventario combinado y envíos potencialmente más rápidos para piezas estándar, pero carecen de la agilidad para modificar herramientas o ajustar perfiles metalúrgicos para solicitudes personalizadas. Usted depende completamente de su cadena de suministro ascendente.

La antigüedad en la industria sirve como un indicador confiable de capacidad. Un fabricante con décadas de experiencia especializada en distribución aérea y hardware de telecomunicaciones posee una profunda experiencia en herramientas. Entienden los matices del desgaste de la matriz, la contracción del material durante la fundición y las tolerancias específicas requeridas para aplicaciones de servicios públicos. Este historial generalmente se traduce en estabilidad de la cadena de suministro y producción predecible. Solicite a los proveedores potenciales estudios de casos que detallen su trabajo en proyectos de servicios públicos personalizados similares.

La capacidad de producción debe alinearse con los cronogramas de su proyecto. Una instalación puede tener excelentes capacidades de ingeniería, pero carecer de prensas de gran tonelaje o grandes baños de galvanización necesarios para producir grandes volúmenes rápidamente. Analice la capacidad de herramientas por adelantado. Comprenda sus plazos de entrega para crear troqueles personalizados versus sus plazos de entrega para tiradas de producción a gran escala. Un proveedor que subcontrata su galvanizado tendrá plazos de entrega más largos y menos control sobre la calidad del recubrimiento final que un proveedor con una línea interna de HDG.

La decisión entre abastecimiento nacional y extranjero implica sopesar el costo frente al riesgo. La fabricación en el extranjero a menudo ofrece costos unitarios más bajos debido a la reducción de los gastos generales de mano de obra y de las instalaciones. Sin embargo, esto introduce tiempos de envío prolongados, posibles fluctuaciones arancelarias y desafíos en la supervisión directa del control de calidad. El abastecimiento nacional ofrece una comunicación más rápida, auditorías de instalaciones más sencillas y tiempos de tránsito más cortos, aunque normalmente con un costo de producción inicial más alto. La elección depende de la urgencia del proyecto, las limitaciones presupuestarias y los recursos internos de control de calidad disponibles para las auditorías de fábrica.

Riesgos y soluciones de la cadena de suministro de hardware de línea eléctrica personalizada

La fabricación personalizada conlleva riesgos inherentes que deben gestionarse de forma proactiva. La volatilidad de las materias primas es una preocupación primordial. Los mercados globales de acero, aluminio y zinc fluctúan constantemente según eventos geopolíticos e interrupciones en la cadena de suministro. Un aumento repentino en los costos de las materias primas puede descarrilar el presupuesto de un proyecto incluso antes de que se haya lanzado la primera parte. Mitigue este riesgo estructurando contratos que fijen el precio del material en el momento del pedido. Alternativamente, trabaje con fabricantes que tengan el capital para asegurar reservas de materia prima para proyectos grandes y a largo plazo, aislando su presupuesto de adquisiciones de las crisis del mercado.

La degradación de las herramientas plantea un riesgo significativo para la consistencia del lote. Los troqueles personalizados se desgastan tras miles de ciclos de forjado o estampado. La fricción del metal caliente contra la cara del troquel altera lentamente las dimensiones de la cavidad. A medida que la matriz se desgasta, las tolerancias dimensionales varían. Un componente producido en el primer lote puede encajar perfectamente, mientras que un componente del décimo lote puede fallar en la instalación en campo debido a canales de pernos de gran tamaño o pestañas de enclavamiento desalineadas. Mitigue esto auditando el programa de mantenimiento de herramientas del fabricante. Exigir un informe de inspección del primer artículo (FAI) para cada nueva producción. La FAI verifica que las herramientas sigan produciendo piezas dentro de las tolerancias de ingeniería exactas antes de que se reanude la fabricación a gran escala. Si el FAI muestra una desviación de la tolerancia, el fabricante debe volver a mecanizar o reemplazar la matriz.

Conclusión

1. Envíe dibujos CAD detallados al equipo de ingeniería del fabricante para una revisión integral de la capacidad de fabricación y un análisis de tensión.

2. Solicite una cotización de prototipo de primer artículo para verificar físicamente la precisión dimensional, las propiedades metalúrgicas y la calidad del acabado.

3. Establezca un Acuerdo de nivel de servicio (SLA) claro que defina estrictamente las tasas de defectos aceptables, los plazos de entrega y la documentación de prueba obligatoria.

4. Programe una auditoría de las instalaciones para inspeccionar las capacidades internas de herramientas, los centros de mecanizado CNC y las líneas de galvanizado en caliente del fabricante.

Fundada en 1993, Hangzhou Emax Industrial Co., Ltd aporta décadas de experiencia en fabricación a la producción de hardware industrial, con capacidades que cubren hardware de líneas de postes, hardware de puesta a tierra, estampado, fabricación de chapa metálica y otros componentes personalizados. Con el respaldo de una instalación de 11.000 metros cuadrados y capacidades integradas de ingeniería y producción, Emax trabaja con los clientes para desarrollar soluciones de hardware confiables para diversas aplicaciones industriales y de servicios públicos.

Preguntas frecuentes

P: ¿Qué materiales se utilizan con mayor frecuencia para el hardware de línea eléctrica personalizado?

R: El acero al carbono se utiliza para componentes estructurales de alta resistencia, como tirantes en cruz. El hierro dúctil se utiliza para formas complejas de fundición, como abrazaderas de suspensión, debido a su alto límite elástico y resistencia al agrietamiento. Las aleaciones de aluminio se eligen para hardware de transmisión donde se requiere reducción de peso y resistencia natural a la corrosión.

P: ¿Qué tipos de componentes se incluyen en el hardware de línea eléctrica?

R: Esta categoría abarca una amplia gama de accesorios estructurales y funcionales. Los componentes comunes incluyen crucetas, aisladores, bridas, abrazaderas de suspensión, agarres sin salida, empalmes, protectores de línea, varillas blindadas y diversos materiales de conexión a tierra y puesta a tierra utilizados en la distribución aérea.

P: ¿Cómo se protege el hardware de la línea eléctrica contra la corrosión?

R: El método de protección principal es la galvanización en caliente (HDG). Los componentes se limpian, se decapan en ácido y se sumergen en zinc fundido. Esto crea una unión metalúrgica que proporciona una protección espesa y duradera contra el óxido. La meticulosa preparación de la superficie garantiza que el recubrimiento de zinc se adhiera uniformemente sin puntos débiles.

P: ¿Cuál es la diferencia entre los accesorios para postes de servicios públicos forjados y fundidos?

R: La forja implica presionar metal calentado en matrices bajo una presión extrema, alineando la estructura del grano para lograr una resistencia a la tracción excepcionalmente alta. La fundición implica verter metal fundido en moldes, lo que permite geometrías y cavidades internas muy complejas que no se pueden lograr mediante la forja.

P: ¿Cuánto tiempo lleva fabricar hardware de línea de transmisión personalizado?

R: Los plazos varían según la complejidad. La ingeniería inicial, el modelado CAD y la creación de troqueles personalizados suelen tardar entre 3 y 6 semanas. La creación de prototipos y la inspección del primer artículo añaden otras 2 a 4 semanas. La producción a gran escala, el galvanizado y las pruebas de control de calidad generalmente requieren de 4 a 8 semanas adicionales.

P: ¿Qué estándares de calidad debe cumplir un fabricante de herrajes para postes?

R: Un fabricante confiable debe cumplir estrictos estándares globales. Busque la certificación ISO 9001 para gestión de calidad. Los productos deben cumplir con ANSI para tolerancias dimensionales, IEEE para pautas de aplicación, IEC para rendimiento eléctrico y ASTM A153 para espesor de galvanización en caliente.

P: ¿Se puede modificar el hardware estándar en lugar de fabricar componentes personalizados?

R: Modificar hardware estándar en el campo es muy peligroso. Perforar nuevos agujeros o doblar soportes compromete la capacidad de carga diseñada y destruye el revestimiento galvanizado protector. Esto introduce graves riesgos de responsabilidad y cumplimiento. La ingeniería personalizada es la única solución segura para requisitos no estándar.
