Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-07-28 Origen:Sitio
La tensión entre el gasto de capital inicial y la economía unitaria a largo plazo define la fabricación de chapa. Los equipos de ingeniería y adquisiciones se enfrentan a un dilema estricto. Elegir el método de fabricación incorrecto genera costos de herramientas irrecuperables en tiradas de bajo volumen o costos por pieza abrumadores durante la producción de gran volumen. Cuando un producto pasa de un archivo CAD a la realidad física, el proceso de fabricación dicta el presupuesto, el tiempo de entrega y la flexibilidad del diseño.

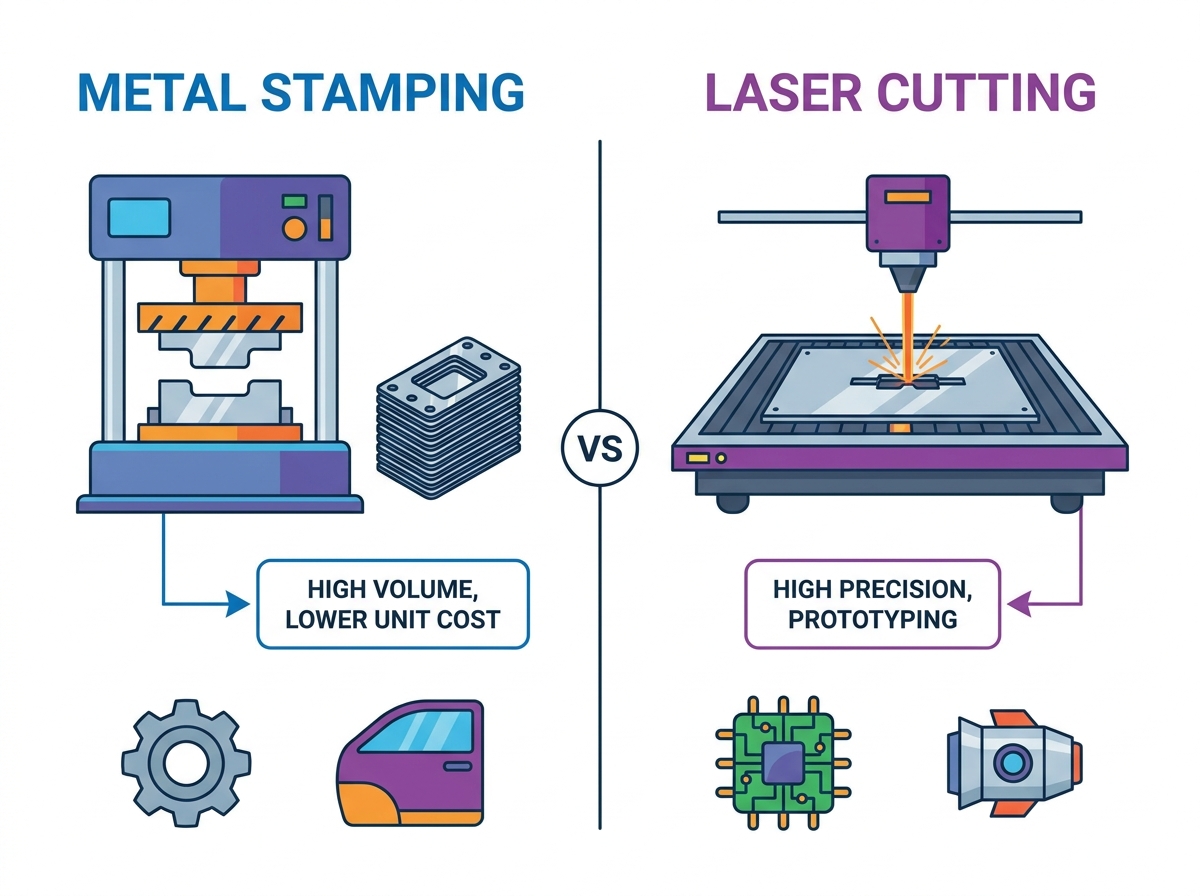

Para afrontar este desafío, los fabricantes deben evaluar el estampado de metales frente al corte por láser como las dos metodologías dominantes para la producción de piezas. Ambos procesos transforman chapas planas en componentes funcionales, pero operan según principios fundamentalmente diferentes. El estampado de metal se basa en una fuerza física masiva y herramientas duras personalizadas. El corte por láser utiliza energía térmica enfocada guiada por software. La elección óptima depende completamente de una evaluación estricta del volumen de producción, la estabilidad del diseño y los requisitos de materiales específicos.
Metodología de dictado de volumen: el corte por láser proporciona hasta un 40 % de reducción de costos para tiradas de volumen bajo a medio (generalmente menos de 3000 unidades) al eliminar los costos iniciales típicos de herramientas de más de $15 000 asociados con el estampado.
Agilidad de diseño frente a producción fija: el corte por láser permite iteraciones de diseño instantáneas impulsadas por software. El estampado de metal requiere modificaciones costosas y que requieren mucho tiempo para cualquier cambio de diseño.
Realidades de precisión y calidad de los bordes: Ambos métodos logran una alta precisión, pero producen diferentes características de los bordes (corte mecánico versus corte térmico/zona afectada por el calor), lo que afecta los requisitos de acabado secundario.
El cuello de botella de la perforación: El rendimiento del láser está fuertemente influenciado por el espesor del material, donde la perforación (perforación de orificios) puede tardar hasta 15 segundos por orificio, mientras que el estampado de metal perfora los orificios instantáneamente.
El punto de cruce: Cada proyecto tiene un punto de equilibrio matemático donde el costo amortizado de un troquel de estampado se vuelve más barato que el costo continuo del corte por láser en tiempo de máquina.
Tabla de contenido
Seleccionar el proceso de fabricación adecuado requiere alinear las capacidades de producción con la etapa actual del ciclo de vida del producto. Durante la creación de prototipos y el lanzamiento inicial al mercado, los diseños cambian con frecuencia. Esta volatilidad requiere un proceso de fabricación con bajos costos de ingeniería no recurrentes (NRE). Necesita la capacidad de girar sin desperdiciar herramientas costosas. Por el contrario, la producción en masa exige el menor costo unitario posible, lo que hace aceptables y necesarias mayores inversiones en NRE.
Vemos esto constantemente en el taller. Un cliente trae un diseño beta y quiere 500 unidades. Las herramientas duras no tienen ningún sentido aquí. Lo ejecutamos con el láser. Seis meses después, el diseño está cerrado y necesitan 50.000 unidades al año. Entonces es cuando construimos el dado progresivo.
La geometría de la pieza final influye mucho en la decisión de fabricación. El corte por láser sobresale en la producción de intrincados espacios en blanco planos 2D. Si esas piezas cortadas con láser requieren geometrías 3D, deben pasar por pasos de fabricación secundarios. Necesitará doblar la plegadora, insertar herrajes o soldar manualmente. Cada paso secundario añade trabajo, tiempo y potencial de error.
El estampado de metal funciona de manera diferente. Una prensa de estampado progresivo puede ejecutar cortes, perforaciones y conformados 3D complejos en una sola pasada de prensa. El material se alimenta desde una bobina, se mueve a través de múltiples estaciones en el troquel y sale como una pieza 3D terminada. Esto elimina por completo la manipulación manual secundaria.
Los diseños congelados son un requisito indispensable para el estampado de metal. Una vez que se mecaniza una matriz a partir de acero para herramientas endurecido, alterar el diseño requiere modificar físicamente las herramientas. Tienes que sacar el troquel de la prensa, enviarlo a la sala de herramientas, cablear nuevos insertos de electroerosión y probarlo nuevamente. Este proceso conlleva graves retrasos y costes sustanciales.
Los diseños volátiles requieren corte por láser. Debido a que los láseres funcionan completamente con archivos CAD/CAM, los ingenieros pueden modificar el diámetro de un orificio o alterar el contorno de un perfil en el software. El operador carga el nuevo archivo y la máquina corta la nueva revisión inmediatamente sin penalización financiera.
Los requisitos de tolerancia de la aplicación final y las condiciones aceptables de los bordes enmarcan la decisión de fabricación inicial. Ambos procesos logran tolerancias estrictas, pero dejan condiciones de borde distintas. El corte mecánico crea una zona de vuelco, una zona de corte y una zona de rotura rugosa. El corte térmico deja estrías y puede producir escoria en el borde inferior.
Comprender estas realidades determina si se requerirán operaciones secundarias como desbarbado, rectificado o mecanizado para cumplir con la especificación final. Si necesita un borde perfectamente cuadrado para una junta de soldadura al ras, un borde cortado con láser puede requerir un mecanizado secundario para eliminar la zona afectada por el calor.
El estampado de metal transforma láminas de metal planas en formas específicas utilizando una inmensa presión mecánica o hidráulica. La lámina de metal ingresa a una prensa que contiene un troquel mecanizado a medida. A medida que la prensa realiza ciclos, el troquel superior fuerza el material hacia el troquel inferior, ejecutando operaciones como corte, perforación y conformado en una fracción de segundo.
La realidad de la creación de herramientas personalizadas define el proceso de estampado. La construcción de un troquel progresivo implica ingeniería, mecanizado, ensamblaje y prueba de componentes de acero endurecido. Los plazos de entrega suelen oscilar entre varias semanas y algunos meses. El capital inicial requerido frecuentemente excede los $15,000, dependiendo de la complejidad y el tamaño de la pieza.
Esta inversión inicial crea una barrera de entrada para proyectos de bajo volumen. Sin embargo, desbloquea una eficiencia incomparable a escala. Una vez que el troquel está construido y ajustado, la prensa puede ejecutar entre 60 y 200 golpes por minuto. La máquina hace el trabajo pesado y el costo de mano de obra por pieza se reduce a casi nada.
La estampación progresiva se diferencia significativamente de los métodos mecánicos más simples. La cizalla utiliza hojas rectas para realizar cortes simples y en línea recta, priorizando la velocidad para espacios en blanco rectangulares básicos. El punzonado de torreta utiliza herramientas modulares estándar para perforar patrones de orificios estándar y perímetros simples.
El estampado progresivo utiliza herramientas altamente personalizadas para crear rápidamente piezas 3D complejas y con múltiples funciones. El material se mueve a través de estaciones secuenciales dentro de un solo bloque de matriz. La estación uno podría perforar agujeros piloto. La estación dos deja en blanco el contorno. La estación tres forma una brida. La estación cuatro corta la pieza para liberarla de la red portadora.
El estampado de metales domina las industrias donde la velocidad, la consistencia y el volumen son primordiales. Los casos de uso óptimos incluyen:
Paneles de carrocería de automóviles y soportes estructurales.
Componentes internos del chasis de electrónica de consumo.
Sujetadores, clips y terminales de gran volumen.
Carcasas de electrodomésticos y soportes estructurales internos.
Contactos eléctricos y componentes de blindaje.
El corte por láser utiliza rayos láser enfocados de alta potencia para fundir, quemar o vaporizar láminas de metal. Las instalaciones de fabricación modernas utilizan principalmente láseres de fibra para metales finos a medianos y láseres de CO2 para placas más gruesas o materiales no metálicos. El cabezal láser se mueve a través del material guiado por sistemas CNC precisos, ejecutando geometrías complejas con una configuración mínima.
La principal ventaja del corte por láser es la eliminación completa de herramientas físicas personalizadas. La producción se basa exclusivamente en archivos CAD/CAM. Los operadores cargan el material, importan el programa de anidamiento e inician el corte. Este flujo de trabajo digital permite la producción el mismo día y iteraciones de diseño sin costo.
Si un ingeniero se da cuenta de que un orificio de montaje tiene un error de dos milímetros, actualiza el archivo DXF. El operador actualiza el nido y la siguiente pieza que sale de la máquina es correcta. No puedes hacer eso con un troquel de estampación.
Antes de que un láser pueda cortar un perfil, debe penetrar el material. Este proceso técnico se conoce como perforación. El láser pulsa alta energía en un solo punto para perforar un orificio de entrada inicial antes de ejecutar la ruta de corte. Los tiempos de perforación aumentan dramáticamente con el espesor del material.
En placas de acero gruesas, una máquina de corte por láser puede tardar hasta 15 segundos en perforar un único orificio de entrada. En piezas con una alta densidad de orificios internos, este cuello de botella en la perforación afecta gravemente el rendimiento total. Una prensa de estampado perfora todos esos agujeros simultáneamente de una sola vez.
El corte por láser prospera en entornos que requieren flexibilidad y precisión sin compromisos de volumen. Los casos de uso óptimos incluyen:
Cuadros eléctricos y paneles de control personalizados.
Componentes aeroespaciales que requieren aleaciones exóticas y tolerancias estrictas.
Paneles arquitectónicos de baja producción y mamparas decorativas.
Creación rápida de prototipos para ciclos de desarrollo de productos.
Soportes para equipos pesados producidos en bajas cantidades anuales.
La evaluación financiera se centra en los costos de NRE versus los costos de producción por pieza. El corte por láser tiene un costo de herramientas de $0, lo que contrasta marcadamente con el alto costo inicial de los troqueles de estampado. Esta dinámica genera hasta un 40 % de ahorro de costos para tiradas cortas de menos de 3000 unidades cuando se utilizan láseres.
Los costos de producción por pieza divergen a escala. El estampado produce un costo por pieza de una fracción de centavo porque la prensa realiza ciclos varias veces por minuto. El corte por láser mantiene un costo por pieza relativamente estable y más alto debido al tiempo continuo de la máquina, el consumo de electricidad y el costoso uso de gas auxiliar.
Las matemáticas de amortización dictan la decisión. Debe calcular cómo se absorben los costos de herramientas durante la producción total. Un troquel de 20.000 dólares amortizado en 100.000 piezas añade sólo 0,20 dólares al coste unitario, compensando rápidamente los tiempos de ciclo más lentos de un láser.
Factor de costo | Estampado de metales | Corte por láser |
|---|---|---|
Herramientas iniciales (NRE) | Alto ($15,000+) | Cero ($0) |
Costo por pieza a escala | Extremadamente bajo | Moderado a alto |
Costo del cambio de diseño | Alto (Modificación de herramientas) | Cero (actualización de software) |
Ayudar al consumo de gas | Ninguno | Alto (nitrógeno/oxígeno) |
Ambos métodos ofrecen una precisión dimensional excepcional. El estampado de precisión suele tener tolerancias industriales estándar de ±0,005 pulgadas. Los láseres de fibra modernos pueden lograr tolerancias de perfil más estrictas, que a menudo alcanzan ±0,002 pulgadas en piezas planas. La diferencia crítica radica en las características de los bordes.
El estampado produce un efecto de corte mecánico, lo que da como resultado un vuelco distintivo, una zona de corte bruñida y una zona de fractura más rugosa. El corte por láser deja un borde térmico caracterizado por estrías verticales y posible acumulación de escoria en la cara inferior.
El corte por láser introduce una zona afectada por el calor (HAZ). La intensa energía térmica altera la estructura metalúrgica a lo largo del borde cortado. Esto puede provocar un endurecimiento localizado o microfisuras en determinadas aleaciones, lo que con frecuencia requiere un mecanizado secundario si el borde requiere un roscado posterior o un doblado preciso.
El tiempo hasta la primera parte favorece en gran medida el corte por láser. Un láser puede producir una pieza física horas después de recibir un archivo CAD. El estampado requiere semanas o meses para mecanizar, ensamblar, probar y probar un troquel progresivo.
El rendimiento a escala revierte por completo esta ventaja. El corte por láser presenta una métrica lineal de tiempo por pieza. Cortar dos partes lleva exactamente el doble de tiempo que cortar una. El estampado produce múltiples características complejas simultáneamente en un solo golpe de prensa de una fracción de segundo.
El cuello de botella de la perforación con láser degrada aún más la velocidad de corte térmico. Una máquina de corte por láser puede tardar hasta 15 segundos en perforar un único orificio de entrada en placas gruesas. Esto provoca un grave retraso en la producción de piezas con alta densidad de agujeros en comparación con la acción de punzonado mecánico instantáneo de una prensa estampada.
Ambos procesos manejan acero al carbono, acero inoxidable, aluminio y cobre de manera eficaz. Históricamente, los láseres tenían problemas con materiales altamente reflectantes como el cobre y el latón, aunque los láseres de fibra modernos han mitigado en gran medida este problema.
Las limitaciones de espesor dictan la selección del equipo. El estampado de placas de metal gruesas requiere un gran tonelaje de prensa y una construcción de matriz robusta para evitar fallas en las herramientas y agrietamiento del material. Los láseres enfrentan límites de potencia. A medida que aumenta el espesor del material, la divergencia del rayo láser provoca que la calidad de los bordes se deteriore, lo que genera cortes más anchos y escoria más espesa.
Cada proyecto de chapa tiene un punto de equilibrio matemático. Calcular este volumen requiere una fórmula específica: (Costo de herramientas de estampado) / (Costo unitario del láser - Costo unitario de estampado) = Cantidad de equilibrio. Si el volumen proyectado excede esta cantidad, el estampado se convierte en la opción más económica.
Los cálculos precisos deben tener en cuenta los costos ocultos posteriores. El estampado requiere mantenimiento, afilado y almacenamiento del troquel. El corte por láser consume gases auxiliares costosos, como nitrógeno u oxígeno, y a menudo requiere una fabricación secundaria. Una pieza cortada con láser puede necesitar doblarse manualmente con una plegadora, mientras que una pieza estampada emerge completamente formada del troquel.
Muchos fabricantes exitosos emplean enfoques híbridos. Utilizan corte por láser para la entrada inicial al mercado, prototipos y fases beta. Esto permite realizar ajustes de diseño basados en pruebas de campo. Una vez que el diseño está congelado y la demanda del mercado garantiza un alto volumen, hacen la transición al estampado progresivo para maximizar la rentabilidad a largo plazo.
El estampado conlleva riesgos operativos específicos. El desgaste de la matriz provoca una variación de la tolerancia con el tiempo, lo que requiere tiempo de inactividad por mantenimiento. El riesgo más catastrófico es el costo de los cambios de diseño después de recortar las herramientas. La mitigación requiere la creación de prototipos rigurosos, el uso de software de simulación virtual para predecir el flujo de material y el empleo de diseños de troqueles modulares donde los insertos de punzón individuales se puedan intercambiar sin reconstruir toda la herramienta.
El corte por láser presenta diferentes desafíos. La distorsión térmica frecuentemente deforma los materiales delgados. Las microfisuras dentro de la zona afectada por el calor pueden comprometer la integridad estructural. Los cuellos de botella en el rendimiento se producen en materiales gruesos con geometrías complejas y numerosos puntos de perforación. La mitigación implica optimizar los parámetros del láser, utilizar gas auxiliar de nitrógeno a alta presión para enfriar la zona de corte y ejecutar una planificación estricta de la capacidad para gestionar el tiempo de la máquina.
Solicite un análisis de cotización doble a su socio de fabricación para comparar la amortización de herramientas con las tarifas planas del láser.
Calcule su punto de cruce de volumen específico basándose en los costos unitarios y de herramientas reales para su geometría exacta.
Evalúe su hoja de ruta de diseño interno para asegurarse de no comprometerse con herramientas duras antes de que la geometría del producto esté completamente bloqueada.
Audite sus requisitos de operación secundaria para ver si el conformado en matriz puede eliminar el trabajo manual de la plegadora.
Con años de experiencia en fabricación de precisión, Emax se ha convertido en un OEM confiable y un socio de fabricación personalizado para clientes en América del Norte, Europa y otros mercados globales. La empresa se especializa en mecanizado CNC de precisión, fabricación de láminas de metal, fabricación de soldadura, estampado de metales y soluciones completas de fabricación personalizadas, sirviendo a industrias como equipos industriales, automatización, automoción, dispositivos médicos, electrónica y energía.
Con el respaldo de centros de mecanizado CNC avanzados, equipos de ingeniería experimentados y un sistema integral de gestión de calidad, Emax se compromete a ofrecer componentes rentables y de alta precisión con calidad constante, tiempos de respuesta rápidos y soporte técnico confiable en cada etapa del desarrollo del producto y la producción en masa.
R: La transición suele ocurrir entre 3000 y 10 000 unidades. Sin embargo, la complejidad de la pieza y el umbral inicial de herramientas de más de $15 000 alteran significativamente esta cifra. Las piezas muy complejas podrían justificar un estampado más rápido, mientras que las piezas planas simples podrían permanecer en los láseres por más tiempo.
R: Sí, los láseres suelen superar la precisión del estampado en perfiles 2D, alcanzando ±0,002 pulgadas. Sin embargo, el estampado controla mucho mejor las formas 3D complejas, las curvaturas y la repetibilidad general entre piezas en grandes tiradas de producción.
R: Los materiales gruesos requieren un gran tonelaje de prensa para estampar, lo que aumenta los costos de herramientas. En el caso de los láseres, las placas gruesas provocan la divergencia del haz, lo que reduce la calidad del borde e imponen una grave penalización en el tiempo de perforación de 15 segundos por orificio.
R: Sí. El corte por láser crea una zona afectada por el calor (HAZ). La energía térmica altera la microestructura del material, endureciendo a menudo el borde. Esto puede provocar microfisuras y afectar negativamente a operaciones secundarias como roscar o doblar.
R: El corte ejecuta cortes rectos simples. El punzonado de torreta utiliza herramientas estándar para geometrías básicas. El estampado progresivo utiliza herramientas mecanizadas personalizadas para realizar múltiples operaciones complejas simultáneamente para crear rápidamente piezas 3D altamente complejas.
R: Sí, un enfoque de ciclo de vida híbrido es muy común. Los fabricantes utilizan el corte por láser para la creación de prototipos y versiones beta para ahorrar hasta un 40% por adelantado. Una vez congelado el diseño y aumentando el volumen, invierten en estampado para la producción en masa.
