Descripción general completa: materiales y procesos comunes para piezas de estampado industrial

Verá que se utilizan mucho el acero, el aluminio y el cobre. Estos materiales son comunes en piezas de estampado industrial. El corte, el doblado y el estampado son los procesos principales. Elegir el material y el proceso correctos es importante. Afecta el funcionamiento de sus piezas. También cambia cuánto cuestan. Decide dónde puedes usarlos. La siguiente tabla muestra cómo cada propiedad cambia el rendimiento y los costos:

El diseño, DFM y las herramientas le ayudan a obtener precisión. También lo ayudan a escalar en piezas de estampado de precisión.

Conclusiones clave

• Elija el mejor material para estampar piezas . El acero, el aluminio y el cobre son todos diferentes. Cada uno cambia cómo funcionan las piezas y cuánto cuestan.

• Conozca los procesos de estampado . El corte, el doblado y la embutición profunda son métodos importantes. Estos métodos cambian la forma de las piezas y su calidad final.

• El diseño para la capacidad de fabricación (DFM) es muy importante. Trabajar temprano con los socios fabricantes ayuda a encontrar problemas. También ayuda a mejorar las piezas.

• Piense detenidamente en los factores de costo. El material que elija, la dificultad de fabricar la pieza y la cantidad que necesita cambiarán el costo total de los proyectos de estampado.

• Haga coincidir materiales y procesos con lo que la industria necesita. Diferentes usos, como automóviles o herramientas médicas, necesitan propiedades especiales para su seguridad y su buen funcionamiento.

Fundamentos de piezas de estampado de precisión

¿Qué es el estampado de precisión?

El estampado de precisión se utiliza para fabricar piezas metálicas con formas exactas. Se necesitan troqueles y prensas especiales para este proceso. Elige materiales como acero, aluminio o cobre para diferentes trabajos. El estampado de precisión le ayuda a obtener piezas que encajan muy bien y son siempre iguales. Puedes fabricar cosas como soportes para automóviles o piezas para dispositivos médicos..

A continuación se detallan los principales aspectos que debe saber sobre piezas estampadas de precisión:

El estampado de precisión le ayuda a fabricar piezas que siguen reglas estrictas. Puede obtener mediciones muy pequeñas, lo cual es importante para piezas médicas y electrónicas.

Importancia en la fabricación

El estampado se utiliza para fabricar muchas piezas rápidamente. Las nuevas máquinas estampadoras funcionan muy rápido. La automatización le ayuda a cometer menos errores y mantener la misma calidad. Tienes menos desperdicio y no necesitas arreglar tantas piezas, por lo que ahorras tiempo y dinero.

El estampado ayuda a la fabricación de estas maneras:

• Puede fabricar piezas rápidamente para trabajar de manera más eficiente.

• La automatización acorta los tiempos de espera y mantiene estable la calidad.

• Buena calidad significa que se tira menos y se repara menos.

• Menos reparaciones significan que gastará menos en trabajadores y materiales.

El estampado de precisión le proporciona piezas siempre iguales. Puedes hacer muchas piezas sin perder calidad. En los dispositivos médicos, el estampado mantiene a las personas seguras y garantiza que todo funcione bien. También ahorras dinero porque desperdicias menos material y trabajas más rápido.

El estampado es una forma flexible de fabricar piezas. Puede fabricar más piezas para automóviles, electrónica o usos médicos. Puede satisfacer las necesidades de las industrias y mantener los costos bajos.

Descripción general de los materiales de estampado

Acero y Acero Inoxidable

El acero es un material de estampación muy común . Es fuerte y dura mucho tiempo. La gente usa acero para automóviles, máquinas domésticas y edificios. El acero inoxidable no se oxida ni mancha. Esto lo hace bueno para herramientas alimentarias, herramientas médicas y cosas que se usan al aire libre. El acero puede contener cosas pesadas y funciona en lugares duros. Puedes hacer que el acero tenga muchas formas. El acero inoxidable cuesta más dinero. Pero no se oxida y luce brillante y limpio.

Aleaciones de aluminio

Las aleaciones de aluminio son ligeras y resistentes. Se utilizan para aviones, electrónica y automóviles. El aluminio es fácil de cortar y terminar. Puedes unirlo con otros metales. Es bueno para piezas que deben ser ligeras y resistentes. El aluminio se debilita cuando se calienta. Puede romperse al doblarlo y oxidarse en algunos lugares. Necesitas saber soldarlo. Mire la siguiente tabla para ver los lados buenos y malos:

Cobre y Latón

El cobre y el latón se utilizan para piezas eléctricas y bonitas. El cobre permite que la electricidad y el calor circulen bien. Puedes convertir el cobre en formas finas o complicadas. El latón está hecho de cobre y zinc. Tiene un aspecto bonito y no se oxida. La gente usa latón para cerraduras, válvulas, engranajes y herramientas musicales. Ambos son fáciles de moldear y son buenos para tuberías y aparatos electrónicos.

• El cobre es mejor para conectores eléctricos y disipadores de calor.

• El latón es bueno para piezas bonitas y herramientas médicas.

Aleaciones especiales

A veces se necesitan aleaciones especiales para trabajos duros. El Inconel puede soportar temperaturas muy altas. Monel no se oxida en agua de mar. Hastelloy es bueno para las plantas químicas. Estas aleaciones son fuertes y pueden soportar el calor. Algunos tienen poderes eléctricos o magnéticos especiales. Los ve en sensores de automóviles, motores y muchas piezas de automóviles. Las aleaciones especiales le ayudan a cumplir normas estrictas.

Propiedades de los materiales

Debe elegir el material adecuado para su trabajo de estampado. Cada material tiene sus propias cosas especiales. La siguiente tabla muestra qué verificar:

Consejo: compruebe siempre las propiedades del material antes de elegir el proceso de estampado. Esto le ayuda a obtener la mejor pieza para su trabajo y ahorrar dinero.

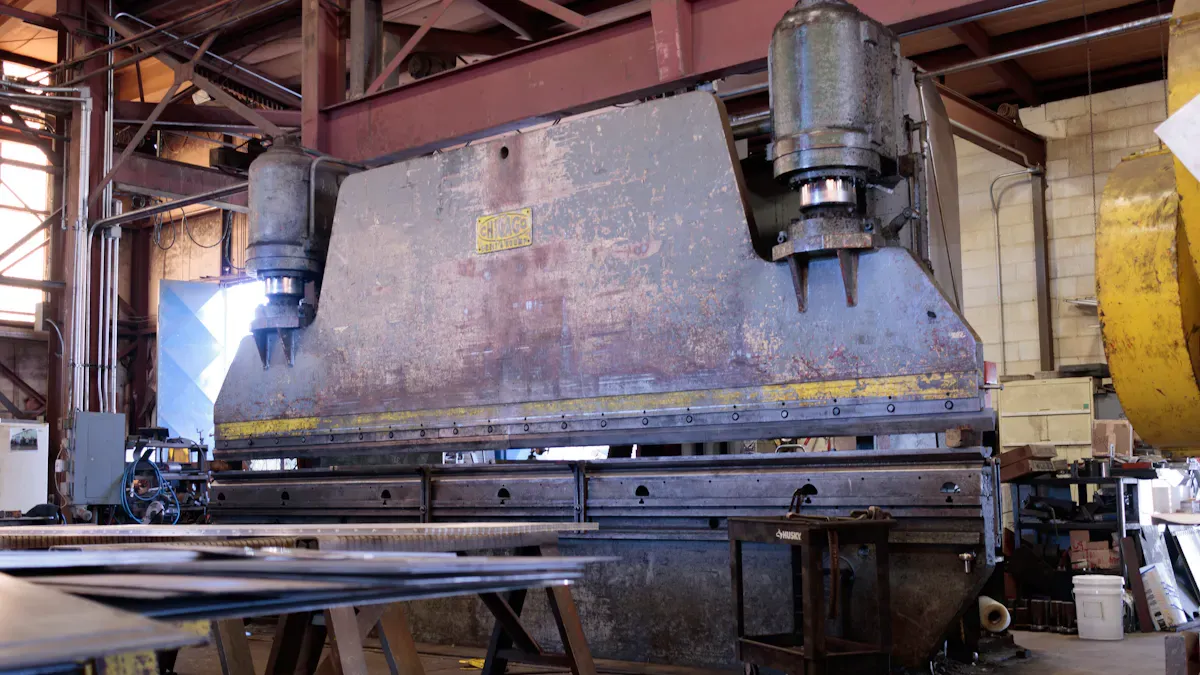

Procesos de estampado de metales de precisión

El estampado de metal de precisión utiliza diferentes formas de dar forma al metal. Cada proceso tiene cosas que hace bien y cosas que no puede hacer. Debe elegir el proceso adecuado para su proyecto.

Supresión y perforación

Suprimir y perforar suelen ser los primeros pasos. El corte corta una pieza plana de una hoja de metal. El punzonado crea agujeros o formas en el metal. Estos pasos son rápidos y puedes realizarlos una y otra vez. Las piezas encajan bien porque puedes conseguir tamaños similares.

También podrás conseguir superficies lisas con estos pasos. El corte y el punzonado son mejores para formas simples. Si necesita formas complicadas, es posible que necesite otras formas.

Doblar

Doblar convierte el metal plano en ángulos o curvas. Este es un paso común en el estampado. Puedes hacer muchas formas, pero doblarlas demasiado puede provocar grietas. El tipo de metal y el ángulo importan mucho.

Consejo: siempre verifique el ángulo y el espacio entre curvas. Los ángulos pronunciados o las curvas demasiado cercanas pueden causar problemas.

Embutición profunda

El embutición profunda da forma a las hojas planas y les da formas huecas y profundas. Se utiliza para cosas como latas o piezas de automóviles. El embutición profunda le proporciona lados lisos y paredes uniformes. Necesitas metales dúctiles para este paso. Las herramientas cuestan más y llevan más tiempo que otras formas.

• La embutición profunda produce piezas con interiores lisos.

• Debes controlar la presión y utilizar el aceite adecuado.

• Esto funciona mejor para formas profundas y complicadas.

Estampación progresiva

El estampado progresivo es rápido y ahorra dinero. Mueves una tira de metal a través de muchos troqueles. Cada troquel hace un trabajo, como cortar, doblar o perforar. Obtienes una pieza terminada cada vez que baja la prensa.

El estampado progresivo es bueno para fabricar muchas piezas. Después de pagar el troquel, cada pieza es barata. Esta forma es excelente para fabricar muchas piezas rápidamente.

Procesos especializados

Algunos trabajos necesitan pasos especiales de estampado . El estampado Fourslide y Multislide le ayuda a crear piezas pequeñas con muchas curvas. El corte fino le brinda tamaños muy parecidos para engranajes y piezas de seguridad. Estos métodos se utilizan en automóviles, aviones, productos electrónicos y herramientas médicas.

• El estampado Fourslide es bueno para conectores pequeños.

• El corte fino se utiliza para engranajes y piezas resistentes.

• Las empresas médicas y de energía los utilizan para necesidades muy exactas.

Elegir el proceso de estampado correcto cambia lo difícil, costosa y buena que es su pieza. Debe hacer coincidir el proceso con su diseño y la cantidad de piezas que desea.

Diseño y DFM en Estampación

Consideraciones de diseño

Debes pensar en cómo afecta tu diseño al estampado. Las formas simples son más fáciles de hacer y cuestan menos. Si agrega bridas u orificios grandes cerca de las áreas de dibujo, el estampado se vuelve más difícil. A veces es necesario agregar estas funciones más adelante. Las piezas profundas con una alta relación profundidad-diámetro necesitan más pasos. Esto hace que cuesten más. Las esquinas afiladas pueden romper el metal. Debe utilizar un radio que sea de 6 a 8 veces el espesor del material. Si la altura de las paredes es la misma, el metal fluye mejor y se producen menos defectos. Las tolerancias estrictas hacen que las piezas cuesten más. Utilice únicamente tolerancias estrictas para características importantes.

• Las pestañas grandes y los relieves dificultan el estampado.

• Los sorteos profundos necesitan más pasos y cuestan más.

• Las esquinas afiladas pueden romperse; utilizar radios más grandes.

• Las diferentes alturas de las paredes pueden provocar defectos.

• Las tolerancias estrictas cuestan más; Úsalos sólo cuando sea necesario.

Mejores prácticas de DFM

El diseño para la capacidad de fabricación le ayuda a obtener buenas piezas estampadas. Debería hablar con los socios fabricantes al principio del diseño. Las revisiones periódicas de DFM con diseñadores e ingenieros le ayudan a encontrar problemas antes de fabricar piezas. Las modernas herramientas de simulación y CAD le permiten comprobar si su diseño funciona antes de crear herramientas.

Consejo: Las primeras revisiones de DFM y las herramientas de simulación le ayudarán a evitar errores y crear mejores piezas.

Herramientas y tolerancias

El diseño de herramientas es importante para fabricar piezas estampadas precisas. Unas buenas herramientas le permiten fabricar piezas dentro de las tolerancias correctas. Si utiliza tolerancias más estrictas, las piezas costarán más y tendrá menos opciones de proveedores. Las tolerancias más flexibles le brindan más opciones y cuestan menos. Las herramientas deben fabricarse con tolerancias más estrictas que las piezas. Por ejemplo, si su pieza necesita una tolerancia de ±0,05 mm, su herramienta debe tener entre ±0,015 y 0,025 mm. Esto le ayuda a fabricar piezas siempre iguales y de alta calidad.

• Un buen diseño de herramientas le brinda una calidad constante.

• Tolerancias más estrictas cuestan más y limitan a los proveedores.

• Las tolerancias más flexibles cuestan menos y ofrecen más opciones.

• La tolerancia de las herramientas debe ser del 30 al 50 % de la tolerancia de la pieza.

Nota: Siempre equilibre las tolerancias con la facilidad de fabricación de las piezas y su calidad. Esto le ayuda a obtener piezas estampadas fiables sin gastar demasiado.

Aplicaciones personalizadas de estampado de metales

Cuándo elegir el estampado personalizado

Elija estampado de metal personalizado si su proyecto necesita formas especiales. Es bueno para tolerancias estrictas o materiales únicos. Utilice estampado personalizado cuando las piezas normales no funcionen. Si desea ayuda con el diseño, el estampado personalizado es flexible. Puede probar un lote pequeño antes de fabricar muchas piezas. Los ingenieros pueden ayudarle a asegurarse de que sus piezas se ajusten a sus necesidades. Este proceso le ayuda a planificar el éxito. Mantiene su producción fluida.

Aquí hay razones para elegir el estampado de metal personalizado:

Nota: El estampado de metal personalizado le ayuda a solucionar los problemas de diseño con antelación. Detiene cambios costosos más adelante.

Piezas complejas y de gran volumen

El estampado de metal personalizado es ideal para formas complicadas y para fabricar muchas piezas. Puede agregar detalles en un ciclo de prensa. Esto ahorra tiempo y dinero. El estampado personalizado le permite pasar de las pruebas a la producción en masa sin perder calidad. Obtendrá los mismos resultados siempre, incluso para miles de piezas.

La tabla muestra cómo el estampado personalizado ayuda con trabajos complicados y de gran volumen:

El estampado de metal personalizado es mejor para fabricar muchas piezas. Puede confiar en él para automóviles, electrónica y otras industrias. Cuando necesita muchas piezas de chapa, el estampado personalizado es una opción inteligente.

Impacto en materiales y procesos

Factores de rendimiento

Debe observar cómo sus elecciones de materiales y procesos cambian la forma en que funcionan sus piezas metálicas. La combinación correcta le brinda piezas de estampado resistentes y confiables . Si elige el material incorrecto, sus piezas pueden romperse o desgastarse demasiado pronto. Las propiedades mecánicas como la resistencia, la ductilidad y la dureza deciden cómo las piezas manejan la tensión durante el estampado. Estas propiedades también afectan la facilidad con la que se da forma al metal y la duración de las piezas.

Cuando eliges materiales más gruesos, obtienes mayor resistencia y durabilidad. El metal más grueso resiste la flexión y la rotura. Esto es importante para piezas que soportan cargas pesadas. Si utilizas láminas más finas, podrás darles forma más fácilmente, pero es posible que no duren tanto. Debes hacer coincidir el espesor con el trabajo. Por ejemplo, los fabricantes de automóviles utilizan aceros avanzados de alta resistencia para piezas resistentes a choques. La electrónica necesita cobre para un buen flujo eléctrico. Las empresas aeroespaciales utilizan aluminio y titanio para piezas ligeras pero resistentes.

El proceso de estampado también cambia el rendimiento. Si utiliza la velocidad y la fuerza de prensa adecuadas, sus piezas mantendrán su forma. Unas buenas herramientas y una buena lubricación detienen defectos como grietas o arrugas. Si no controlas estas cosas, tus piezas pueden tener recuperación elástica. Esto significa que el metal intenta volver a su forma anterior después del estampado. Quiere evitar esto porque produce piezas que no encajan.

Aquí hay una tabla para ayudarlo a ver cómo los diferentes factores afectan sus piezas estampadas:

Consejo: siempre verifique la función y las necesidades de carga de sus piezas antes de seleccionar un material o proceso. Esto le ayuda a evitar problemas como grietas o recuperación elástica.

Consideraciones de costos

Debe pensar en el costo al elegir materiales y procesos para estampar. El precio de su metal, el tipo de matriz y la cantidad de piezas que necesita cambian su costo total. Si utiliza metales de alta resistencia, pagará más tanto por el material como por las herramientas. Las formas complejas necesitan troqueles especiales, cuya fabricación cuesta más. Los troqueles progresivos le permiten fabricar muchas piezas rápidamente, pero al principio cuestan más.

Estos son los principales factores que influyen en el coste del estampado:

• Complejidad de la pieza: más detalles significan un mayor costo del troquel.

• Tipo de troquel: los troqueles progresivos cuestan más pero funcionan más rápido para un gran volumen.

• Selección de materiales: Los metales más fuertes necesitan matrices mejores y más caras.

• Volumen de producción: fabricar más piezas reduce el costo por pieza, pero al principio se paga más por las herramientas.

Si desea ahorrar dinero, mantenga el diseño de su pieza simple. Utilice materiales estándar cuando pueda. Planifique un gran volumen si necesita muchas piezas. Esto distribuye el costo de las herramientas. Si solo necesita unas pocas piezas, los troqueles de una sola etapa pueden ser mejores. Siempre equilibre el costo de materiales, herramientas y producción para obtener el mejor valor.

Nota: Puede reducir el costo total eligiendo la combinación adecuada de material, proceso y volumen de producción.

Idoneidad de la aplicación

Debe hacer coincidir sus opciones de materiales y procesos con el lugar donde se utilizarán sus piezas. Cada industria tiene sus propias necesidades. Por ejemplo, los automóviles necesitan piezas resistentes y seguras. La electrónica necesita metales que transporten bien la electricidad. Los dispositivos médicos necesitan piezas limpias, precisas y seguras.

Aquí hay algunas combinaciones comunes:

• El acero funciona bien para piezas de construcción y automoción porque es resistente y duradero.

• El aluminio es mejor para piezas aeroespaciales y automotrices que deben ser livianas y resistir la oxidación.

• El cobre es la mejor opción para la electrónica y la plomería porque transporta electricidad y calor.

• El titanio es ideal para dispositivos médicos y aeroespaciales porque es liviano y no se oxida.

• Las aleaciones de níquel funcionan en el sector aeroespacial para piezas que enfrentan altas temperaturas y estrés.

• El magnesio ayuda a fabricar piezas de vehículos que sean ligeras y estables.

El proceso de estampado también importa. El estampado progresivo es bueno para piezas complejas y de gran volumen. La embutición profunda funciona para hacer formas huecas como latas o carcasas médicas. El corte fino le proporciona bordes muy precisos para engranajes y piezas de seguridad.

Consejo: piense siempre en dónde se utilizarán sus piezas. Elija el material y el proceso que se ajusten a las necesidades de su industria.

En resumen:
sus elecciones en cuanto a materiales y procesos de estampado cambian el rendimiento de sus piezas metálicas, cuánto cuestan y dónde puede utilizarlas. Si combina sus opciones con las necesidades de su proyecto, obtendrá piezas resistentes, confiables y asequibles para cualquier industria.

Guía de selección de estampado

Lista de verificación de selección de materiales

Antes de elegir un material para estampar , compruebe algunas cosas. Cada cosa le ayuda a solucionar problemas y mejora sus piezas. Utilice esta tabla para ayudarle a elegir:

Consejo: elija siempre un material que se adapte al lugar y al trabajo de su proyecto de estampado.

Lista de verificación de selección de procesos

Debe elegir el proceso de estampado adecuado para su pieza. Piensa en lo que quieres hacer y cuántos necesitas. Consulta estos puntos que te ayudarán a decidir:

• Elija materiales con la ductilidad, dureza y tolerancia adecuadas para el estampado.

• Siga las reglas para el tamaño del orificio, el radio de curvatura y la distancia al borde.

• Simplifique la forma de su pieza y utilice funciones estándar.

• Establezca tolerancias que no sean demasiado estrictas y céntrese en las características clave.

• Diseñe punzones y matrices para que duren más y utilice materiales resistentes.

• Trabaje con una empresa de estampado para probar su diseño y probar muestras.

• Compare los costos con la cantidad de piezas que necesita y si su diseño cambiará.

Nota: El estampado es mejor cuando se fabrican suficientes piezas para pagar las herramientas y la configuración.

Errores y consejos comunes

Puedes evitar errores al estampar si estás atento a estos problemas:

• Si te olvidas del medio ambiente, tus piezas pueden fallar. Siempre verifique dónde se utilizarán sus piezas.

• Si no verifica las propiedades eléctricas, es posible que sus piezas no funcionen. Materiales de prueba para el uso eléctrico adecuado.

• Si sólo te importa ahorrar dinero, tus piezas pueden romperse. Equilibre el costo y la calidad y observe todos los costos.

• Si ignora si los materiales funcionan juntos, puede obtener fallas. Asegúrese de que todos los materiales encajen bien.

• Si no planifica los problemas de la cadena de suministro, es posible que tenga retrasos. Manténgase en contacto con los proveedores y tenga respaldos.

Mejores prácticas: trabajar con ingenieros y empresas de estampado. Pruebe muestras y obtenga asesoramiento para asegurarse de que sus piezas sean buenas para la producción.

Puede mejorar los proyectos de estampado haciendo coincidir el material, el proceso y el diseño con sus objetivos. Si utiliza DFM temprano y elige las herramientas adecuadas, podrá encontrar problemas antes. Esto le ayuda a ahorrar dinero y terminar más rápido. Usar listas de verificación y seguir las mejores prácticas le brinda mejores resultados. La siguiente tabla muestra cómo las puntuaciones aumentaron cuando las personas utilizaron estas herramientas:

Siga estos pasos para que sus proyectos de estampado funcionen bien, cuesten menos y estén listos para la producción.

Preguntas frecuentes

¿Qué materiales funcionan mejor para estampar piezas?

Puede utilizar acero, aluminio, cobre y latón. El acero da fuerza. El aluminio mantiene las piezas livianas. El cobre y el latón ayudan en los trabajos eléctricos. Elija el material que se ajuste a las necesidades de su proyecto.

¿Cómo se elige el proceso de estampado adecuado?

Nos fijamos en la forma, el volumen y el material de la pieza. Las formas simples utilizan el corte o la flexión. Las piezas complejas necesitan una embutición progresiva o profunda. Pida consejo a su socio de estampado.

¿Se puede utilizar estampado para lotes pequeños?

Puede utilizar el estampado para lotes pequeños. El estampado personalizado le permite probar diseños antes de la producción en masa. Los troqueles de una sola etapa funcionan bien para trabajos de bajo volumen.

¿Qué le ayuda a evitar defectos en las piezas estampadas?

Verifica las propiedades del material, utiliza buenas herramientas y sigue las reglas de DFM. Las revisiones y pruebas tempranas le ayudarán a detectar problemas. Mantenga su diseño simple y utilice funciones estándar.
